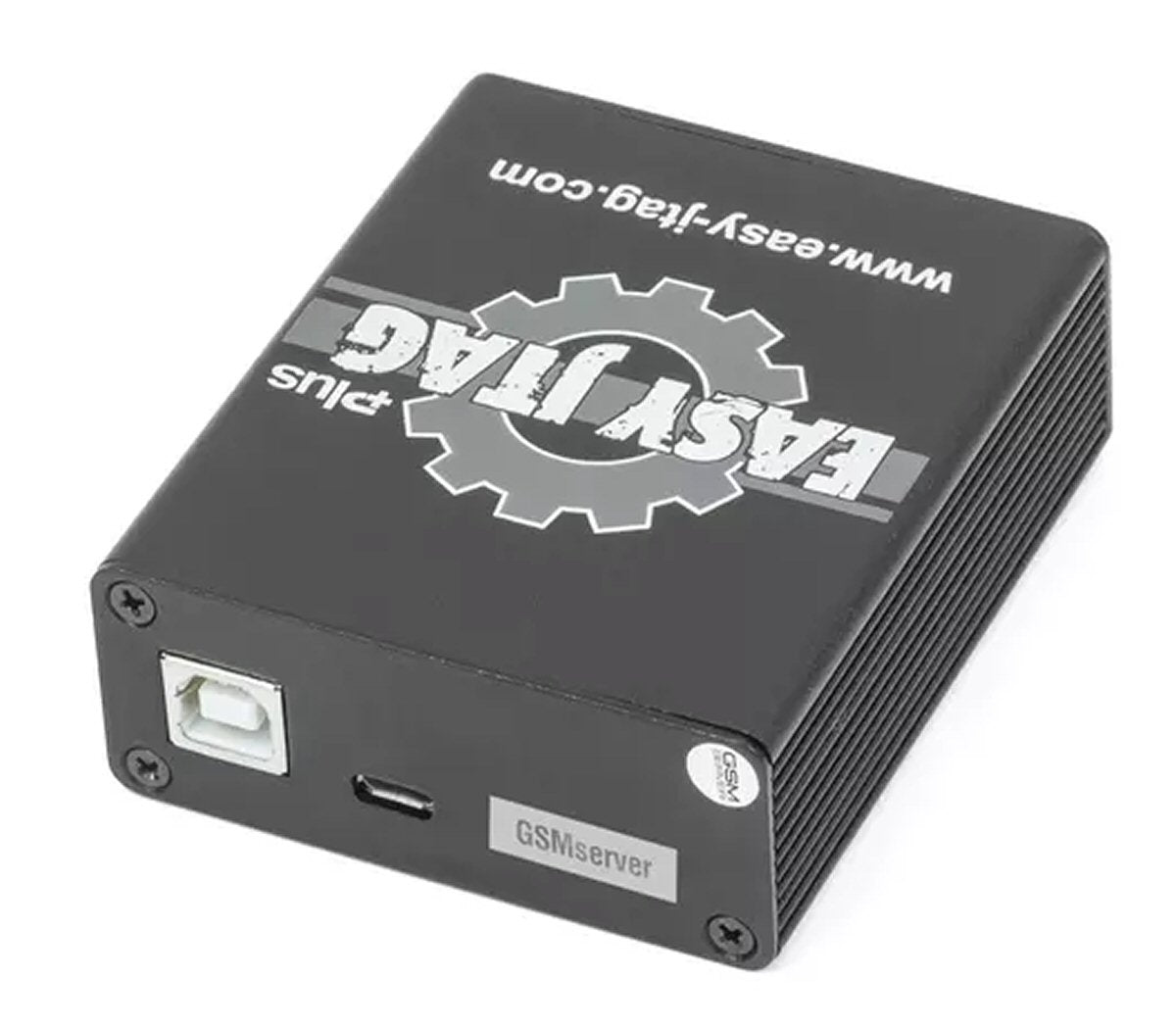

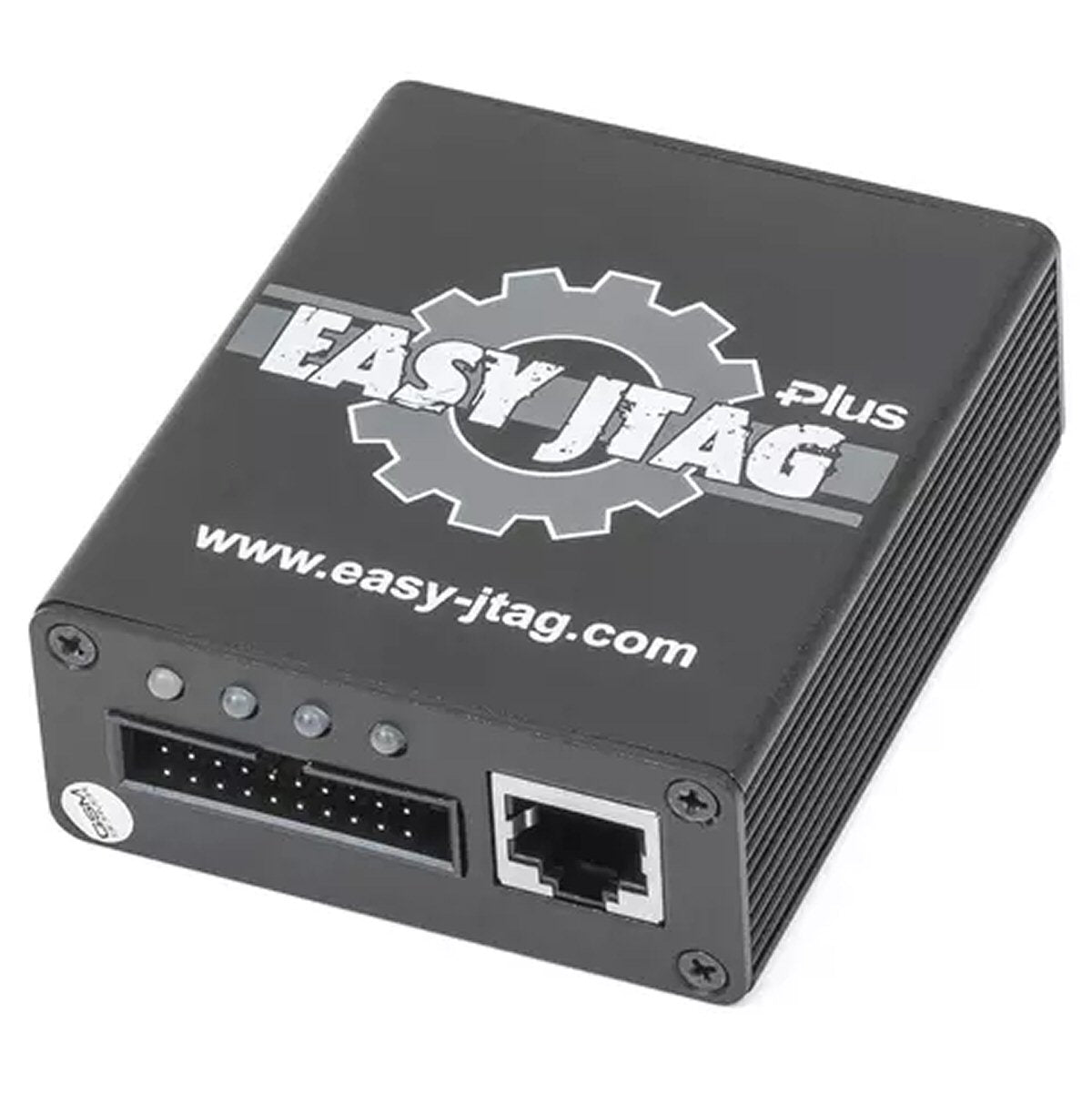

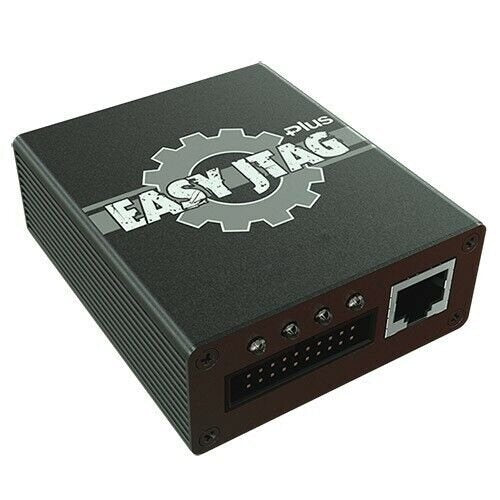

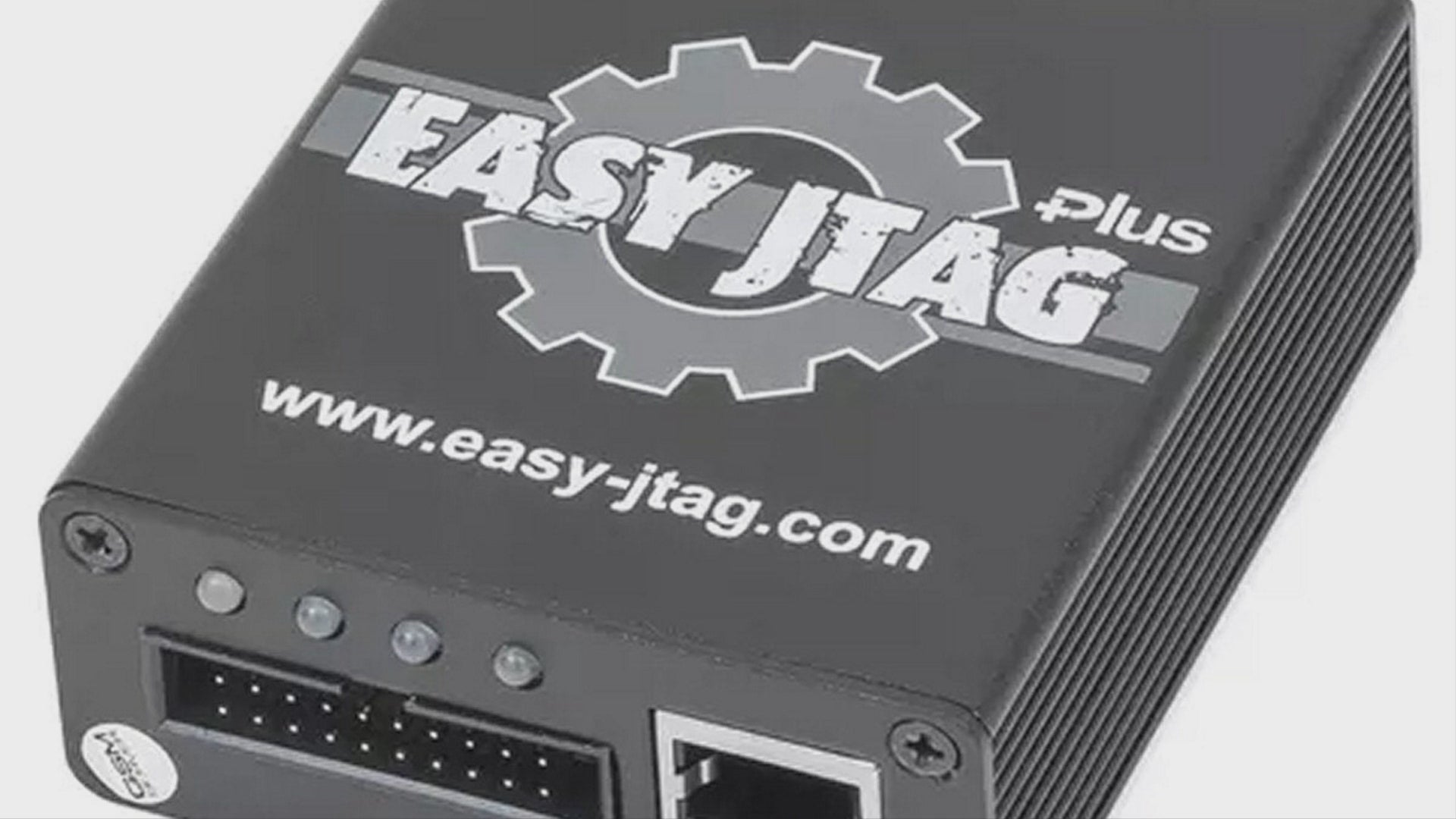

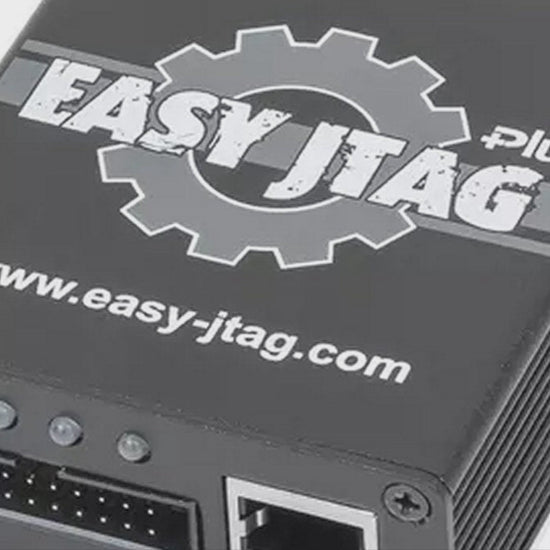

Z3X Easy Jtag Plus Box e-Sim Edition (Komplettset)

Das Z3X Easy Jtag Plus Box Full Set ist ein Programmierer für zwei Aufgaben: JTAG-Reparatur und Boot-Wiederherstellung sowie mobile Forensik und physische Datenwiederherstellung. Es liest und schreibt eMMC-, UFS-, NAND- und SPI-Speicher und verbindet sich über JTAG, ISP oder Chip-off. Wenn ein Telefon nicht startet, können Sie es verwenden, um das Boot durch Umschreiben oder Neukonfigurieren des Speichers wiederherzustellen oder die Daten auf Platinenebene auszulesen.

Das Full Set enthält den Z3X eMMC-Sockel, sodass Sie einen ausgebauten eMMC-Chip direkt auslesen oder programmieren können. Es unterstützt BGA153/169, BGA162/186, BGA221 und BGA529-Gehäuse. UFS-Sockel sind nicht enthalten. Sie werden separat verkauft, zum Beispiel der ICFriend Easy Jtag Plus UFS 6 in 1 Socket.

e-Sim-Edition: Der Authentifizierungschip befindet sich auf der Logikplatine. Es gibt keine Aktivierungskarte zum Einsetzen.

JTAG-Reparatur- und Boot-Wiederherstellungsfunktionen

• JTAG-Zugang mit JTAG-Pin-Finder zur Lokalisierung von Testpunkten.

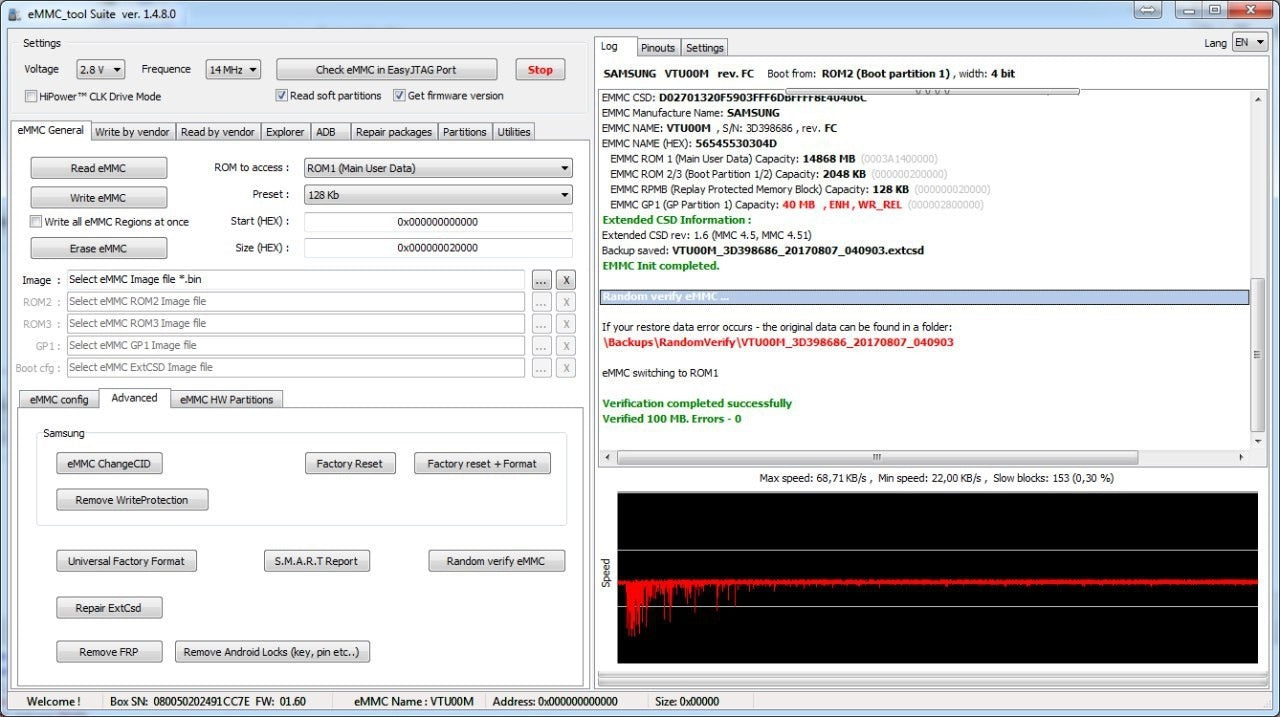

• eMMC-Dead-Boot-Wiederherstellung, einschließlich Samsung eMMC Dead-Recovery.
• eMMC-Firmware-Updates und JEDEC 5.1-Neukonfiguration.

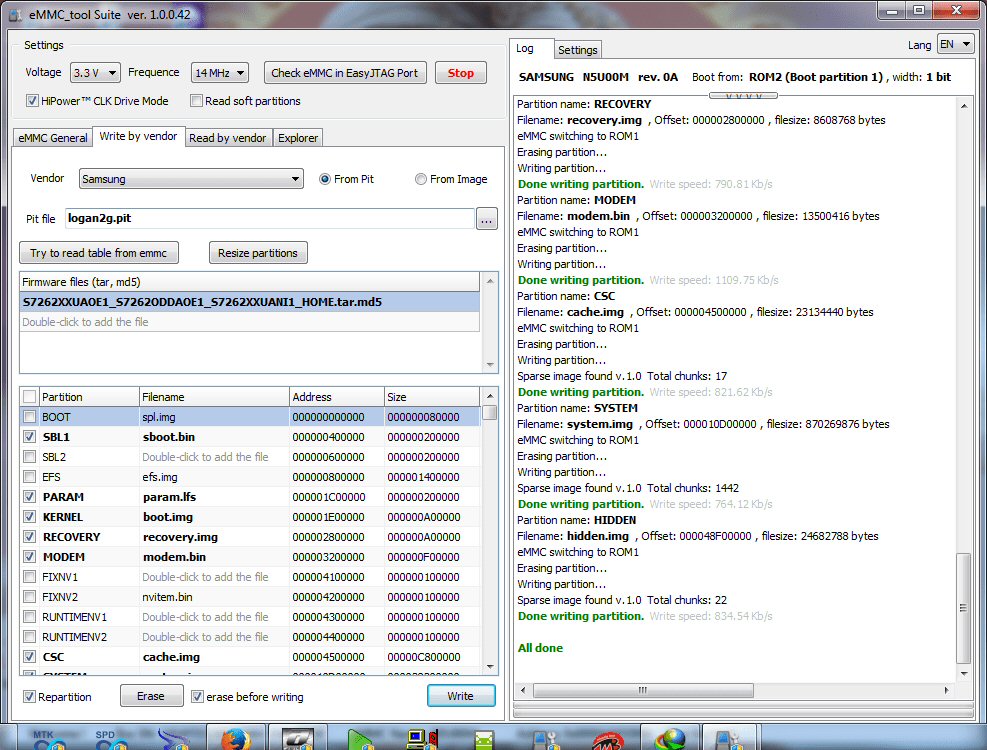

• eMMC-, UFS 2.0-, UFS 2.1-, NAND- und SPI-Flash-Programmierung (Schreiben).
• Programmierung ausgebauter eMMC-Chips im mitgelieferten Z3X eMMC-Sockel.
• Automatische und manuelle Reparaturmodi.

Forensik- und Datenwiederherstellungsfunktionen

• Chip-off-Auslesung ausgebauter eMMC-Chips im mitgelieferten Z3X eMMC-Sockel.
• Chip-off-Auslesung von UFS-Chips mit einem optionalen Sockel.
• ISP-Auslesung von eMMC, wobei der Chip auf der Platine verbleibt.
• JTAG-Zugang auf Platinen, die nicht booten, zum Auslesen des Speichers vor Ort.
• eMMC-, UFS 2.0-, UFS 2.1- und NAND-Auslesung, einschließlich Apple PPN NAND.
• SPI-Flash- und SD-Karten-Auslesung.
• Android-Dateiexplorer für wiederhergestellte eMMC-Partitionen.

Box und Software

• e-Sim-Edition: Der Aktivierungschip befindet sich auf der Platine, ohne Karte zum Einsetzen.
• Funktioniert mit der Z3X-Software über den integrierten PC/SC-CCID-USB-Reader.
• Offenes SDK für die Verwendung mit anderen Tools.

Es läuft unter Windows XP, Vista, 7, 8, 10 und 11. Eine Setup-Anleitung ist der Bestellung beigefügt.

Kürzliche Updates

EasyJTAG Plus 2.1.0.0 (Dezember 2025):

• UFS-Smart-Report für Chip-Gesundheit und Konfiguration.
• UFS-Entsperrung und DataProtect-Entfernung auf kompatiblen Chips.
• Explorer liest EXT-, FAT-, NTFS-, EROFS- und F2FS-Partitionen.
• Manuelles Partitions-Tabellen-Scannen für beschädigte oder nicht standardisierte Layouts.
• Qualcomm A/B Boot-Slot-Umschaltung.
• Vendor-Flashing für MediaTek, Unisoc und Nvidia Tegra.
• Firmware-Unpacker für OFP-, PAC-, NB0- und LG-Pakete.
• eSIM-Unterstützung für nach September 2025 aktivierte Boxen.

EasyJTAG Classic 3.8.0.15 (April 2026):

• eMMC-Erzwungener Bootrom-Modus für Dead-Boot-Geräte.

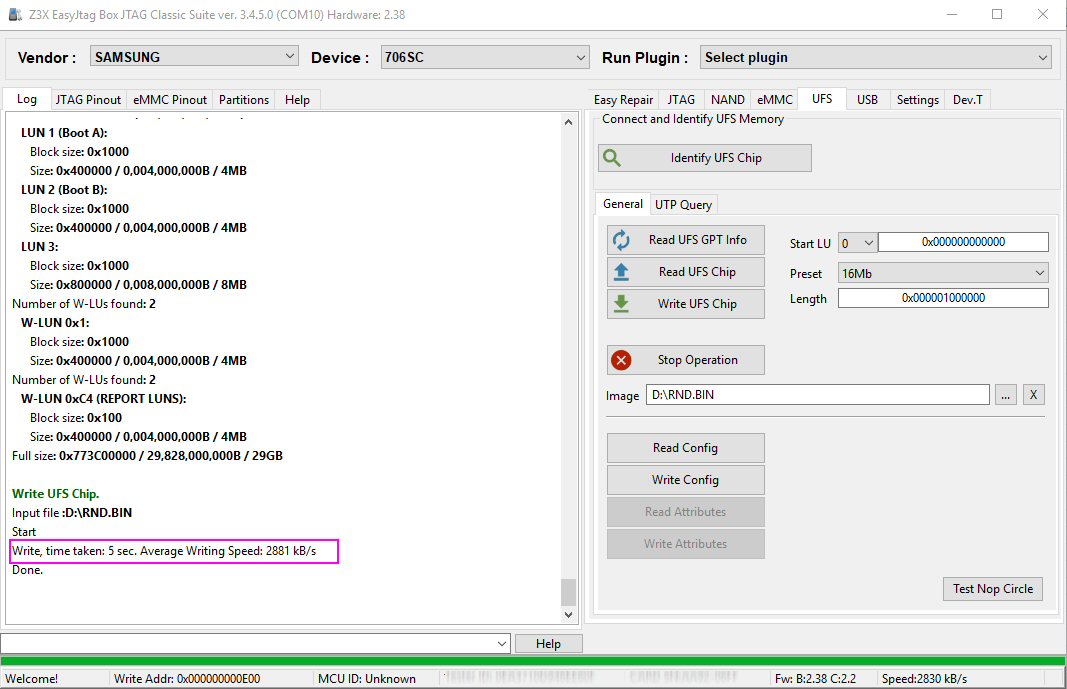

• UFS WriteBooster Auslesen, Schreiben und Bearbeiten.
• UFS SCSI VPD und erweiterte Funktionen-Anzeige.
• SSR-Unterstützung für neuere SanDisk- und Toshiba-UFS.
• Fixes für YMTC8- und YMTC9-UFS-Chips.
• Integrierter Hex-Editor.

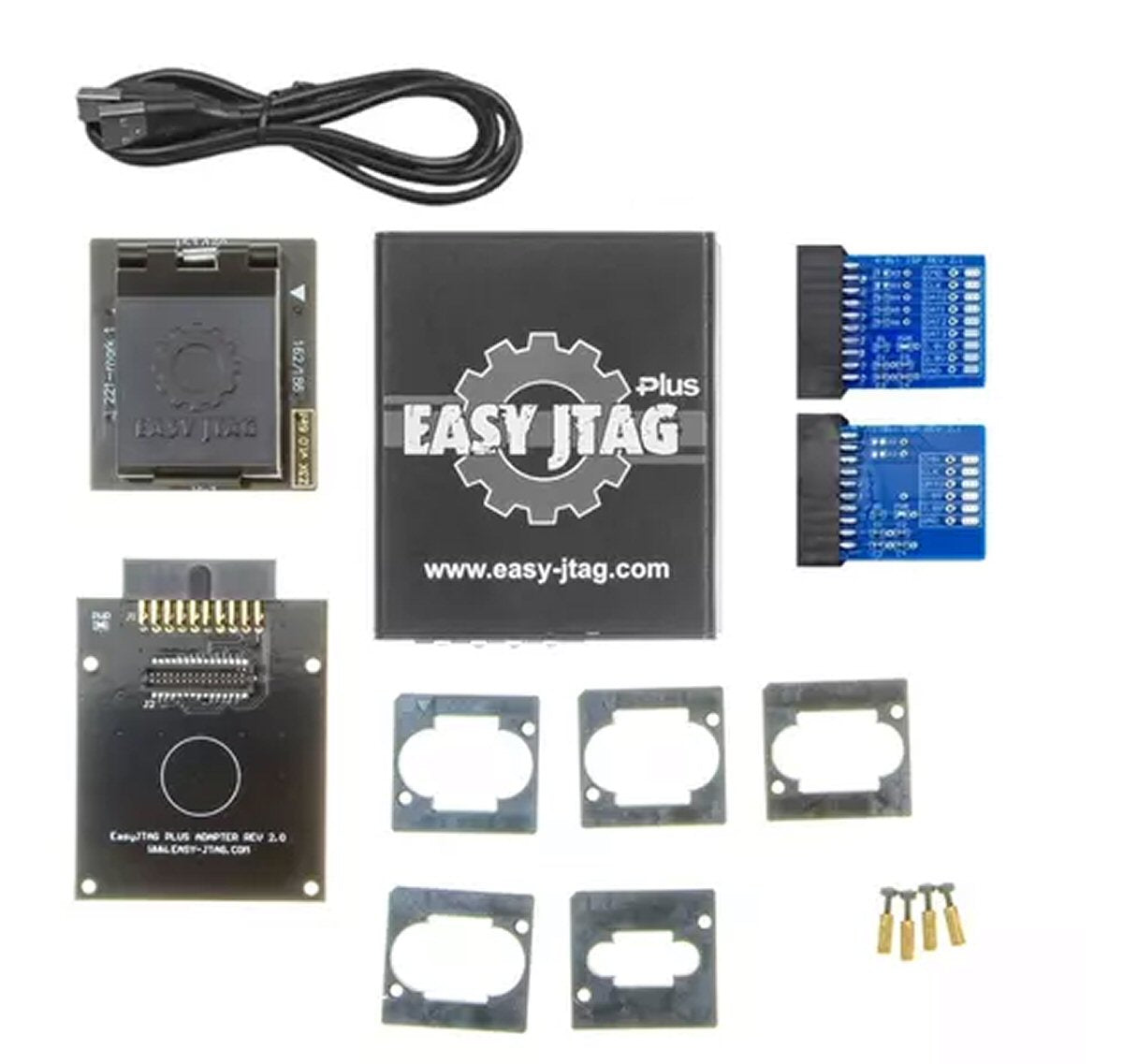

Paketinhalt

• 1 x Z3X Easy Jtag Plus Box, e-Sim-Edition (UFS-Funktionen enthalten, voraktiviert)
• 1 x Z3X eMMC-Sockel (BGA153/169, BGA162/186, BGA221, BGA529)
• 1 x USB A-B-Kabel
• 2 x eMMC-Adapter
