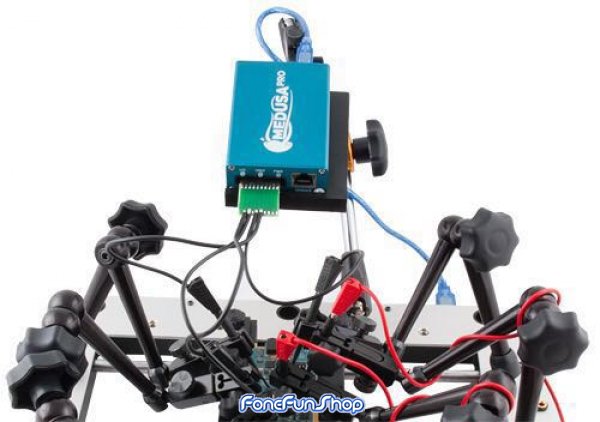

Tableau VR pour JTAG EMMC RJ45 FBus USB Fbus 10 Version Arm

Débloquez la possibilité d'effectuer des dumps de mémoire physique à partir des puces eMMC des appareils Android sans procédure de retrait de la puce ni soudure !

La table VR permet un accès direct à la mémoire eMMC via ISP (In-System Programming), également connu sous le nom d'eMMC direct, éliminant ainsi totalement le besoin de soudure.

Caractéristiques:
Compatible eMMC et JTAG : Livré avec 6 bras pour eMMC et 3 bras supplémentaires pour JTAG, vous offrant des options de connectivité complètes.

Identification précise des broches : Localisez avec précision les broches eMMC et JTAG sur les smartphones et les appareils mobiles.

Remplacement du câble FBUS : Peut remplacer les câbles FBUS Nokia et prend en charge les modèles de téléphones plus récents sans câbles compatibles.

Compatible avec les outils de diagnostic automobile : Fonctionne avec divers outils de diagnostic automobile.

Fonctionnement sans soudure : aucun gabarit JTAG/eMMC individuel n’est nécessaire. Sa conception évolutive élimine les achats répétés de gabarits.

Connexions sûres et précises : positionnez chaque point de test avec précision sur votre boîtier eMMC ou JTAG préféré, puis lisez/écrivez les données en toute sécurité pour extraction ou réparation.

Outils compatibles :
Outil EMMC Pro
GPG eMMC
Outil ORT JTAG Pro avec eMMC
Z3X Easy JTAG
Boîte à riffs
Riff Box 2
Boîte Méduse
Medusa Pro Box

Caractéristiques:
Dimensions : 32 cm × 25 cm × 10 cm
Poids : 10 kg
Longueur des bras VR : 30 cm
Poids du bras : 0,15 kg
Nombre de bras : 10 (6 pour eMMC, 3 pour JTAG, 1 bras support)
Broches de test incluses : 11 sondes
Câbles de communication : 9 câbles banane pour FBUS/VCC/VCCq
Adaptateur inclus : universel JE-02 RJ45/RJ48/IDC 20 broches
Longueur du câble de signal (adaptateur JE-02) : 17 cm
Câble USB : Câble USB en ferrite inclus
Matériau : Base en aluminium haute résistance avec bras de réalité virtuelle usinés avec précision
Compatibilité : eMMC, JTAG, diagnostic automobile, USB FBUS, RJ45 FBUS
Outils compatibles : EMMC Pro Tool, GPG eMMC, ORT JTAG Pro, Z3X Easy JTAG, Riff Box et Riff Box 2, Medusa Pro Box et Medusa Box
Étui de transport : Une mallette légère est incluse pour le transport.

Avec la table VR, vous pouvez effectuer des opérations eMMC et JTAG avec une facilité et une précision inégalées – sans soudure.

Contenu de l'emballage :
1 unité principale de table VR
9 bras VR (300 mm) pour JTAG/eMMC/FBUS
11 sondes pour bras VR
9 câbles de communication (type banane pour FBUS/VCC/VCCq)
1 bras de support VR
1 support pour appareil VR
1 adaptateur universel JE-02 RJ45/RJ48/IDC 20 broches avec page de configuration
1 câble de connexion de 17 cm pour l'acheminement du signal depuis l'adaptateur JE-02
1 câble ferrite USB
1 clé TORX
1x Mallette de voyage pour table VR
