Batterietester Hochpräziser Multifunktions-Stromversorgungs-USB

Hochpräziser Multifunktions-Leistungs-/USB-/Batterietester

Für fortgeschrittene Ingenieure ist dieses 8-in-1-Multispannungsmessgerät fantastisch geeignet, um die Funktionsfähigkeit von USB-Anschlüssen, Kabeln, Smartphone-Akkus und vielem mehr zu überprüfen!

Leistungsparameter

Name	Reichweite	Auflösung	Minimale Nachweisgrenze	Maximale Detektion	Fehlerwert	Anmerkungen
VCC-Spannung	0,000 V – 24,000 V	0,001 V	0,000 V	24.000 V	±0,001 V	ACD 12-Bit-Konvertierung
Aktuell	0,0000-6,0000A	0,0001A	0,0000A	6,0000A	±0,0002A	ACD 18-Bit-Konvertierung
D+ Spannung	0,000 V – 3,300 V	0,001 V	0,000 V	3,300 V	±0,001 V	ACD 12-Bit-Konvertierung
D-Spannung	0,000 V – 3,300 V	0,001 V	0,000 V	3,300 V	±0,001 V	ACD 12-Bit-Konvertierung
Kapazität	00000mAh-99999mAh	1 mAh	0 mAh	99999 mAh	±1 mAh	Theoretisch lässt sich die Kapazität der Unendlichkeit nachweisen.
Strom	00000 mWh-99999 mWh	1 mWh	0 mWh	99999 mWh	±1 mWh	Theoretisch kann es unendliche Leistung detektieren.
Leistung	0,00000-30,0000W	0,0001W	0 W	30 W	±0,0001W
Impedanz	0,00 Ω–9999,99 Ω	0,01 Ω	0 Ω	9999,99 Ω	±0,01 Ω

8 Funktionen in 1

USB 2.0-Tester	Monitor Computer USB Spannungs- / Strom- /Arbeitsmuster
QC2.0-Tester	Überwachung des QC2.0-Ladezustands innerhalb des QC2.0-Protokolls, ohne Eingabe eines Mobilgeräts, Test der Leistung des QC2.0-Ladezustands...
QC 3.0 Tester	Überwachung des QC3.0-Ladezustands innerhalb des QC3.0-Protokolls, ohne Eingabe eines Mobilgeräts, Test der Leistung des QC3.0-Ladezustands...
USB-Ladegerät-Tester	Überwachen Sie Spannung, Stromstärke und Leistung des USB-Ladegeräts; lesen Sie den maximalen Ausgangsstrom des USB-Ladegeräts aus...
Powerbank-Tester	Überwachung von Spannung, Stromstärke und Leistung der Powerbank; genaue Kapazitätserkennung durch Laden...
Batteriekapazitätstester	Durch die Überwachung des Ladevorgangs des Telefons wird die Akkukapazität genau berechnet.
Spannungsprüfer für Netzteile	Überwachung der Versorgungsspannung; Verbesserung ihrer Genauigkeit auf 0,001 V
Stromversorgung Aktueller Tester	Netzteil für Monitor Stromstärke ; Verbesserung der Genauigkeit auf 0,0001 A (0,1 mA)
Leistungslasttester	Überwachung der Last; Berechnung der Lastimpedanz, Leistung usw.

Funktionsbeschreibung:

　　1: Firmware-Update: Aktualisieren Sie die Treiber-Firmware und die Software über den USB-Anschluss Ihres Computers.

　　2: Stromerkennung: Niedriger Innenwiderstand (0,012 Ω)\Hohe Präzision (0,0001 A)

　　3: Spannungserkennung: Hohe Impedanz/Breitbandspannung (0-24 V)

　　4: Präzise Erkennung: Genaue Berechnung der Batteriekapazität/Leistung

　　5: Lastüberwachung: Genaue Berechnung der Lastimpedanz und der Ausgangsleistung

　　6: Schnellladeerkennung: Interne Unterstützung des Schnellladeprotokolls; Unterstützung von QC2.0/QC3.0-Überwachung und -Aktivierung

　　7: Duale Stromversorgung: Unterstützt Spannungstests bis unter 3,6 V; die gemessene Spannung beträgt nur 0,001 V.

　　8: Massenspeicherung: Unterstützt das Speichern von mehr als 16 aktuellen Daten

　　9: Intelligenter Bildschirmschutz: Intelligente Steuerung der Bildschirmbeleuchtung, energiesparend

　　10: Zweisprachig (Chinesisch und Englisch): Im Inneren können Sie zwischen Englisch und Chinesisch umschalten.

Menüeinführung:

　　Bedienungshinweise : Taste kurz gedrückt halten, um die aktuellen Menüfunktionen anzuzeigen. Funktionstaste erneut kurz drücken, um zum nächsten Menü zu gelangen und dessen Funktion anzuzeigen. Nach 3 Sekunden wird die gewünschte Funktion angezeigt.

　　1: Spannung, Stromstärke, Kapazität

　　2: Spannung, Stromstärke und Leistung

　　3: USB 1.1, USB 2.0, USB-Ladetester

　　4: QC2.0, OC3.0 Ladetest

　　5: Stromkennliniendiagramm

　　6: Lastimpedanz- und Lastleistungsprüfung

　　7: Spracheinstellung

Computer-Software-Betrieb

　　1: Software-Einführung

　　2: Spannungs- und Stromverlaufsdiagramm

　　3: Einführung in die D+ und D-Wellen

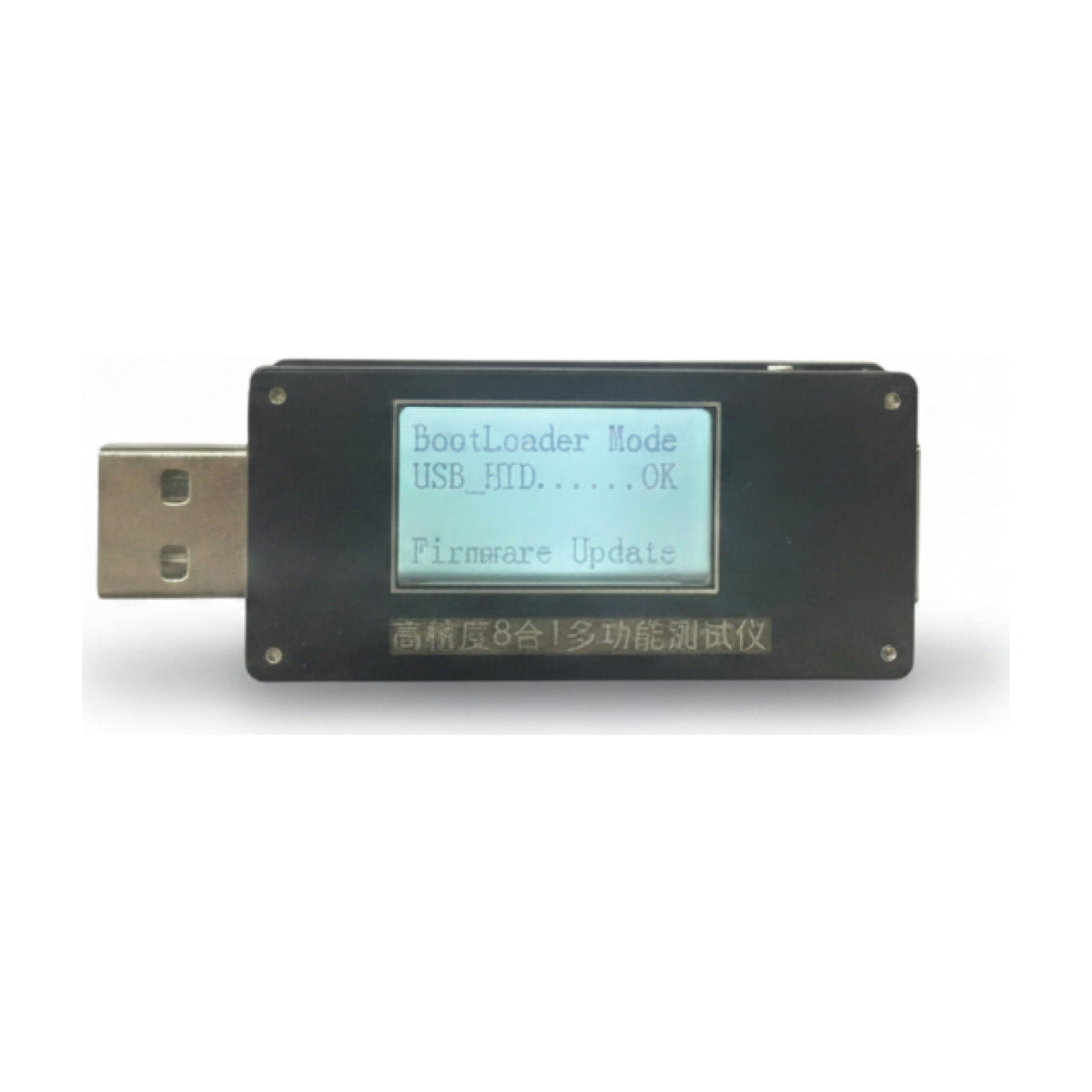

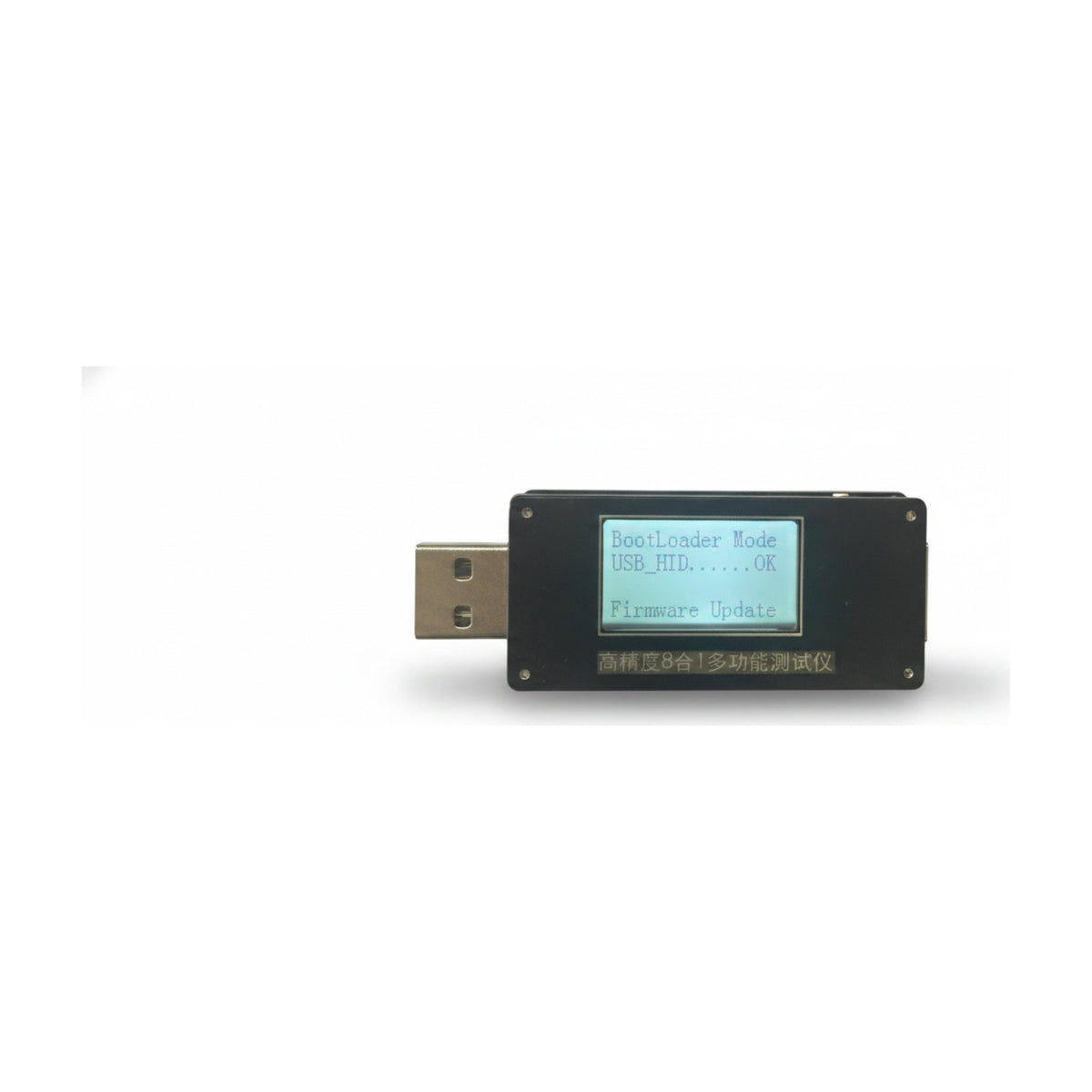

1: Firmware-Update

　　Ausgestattet mit einer leistungsstarken 32-Bit-ARM-CPU und einer USB-2.0-Schnittstelle bietet dieses Gerät dem Nutzer ausreichend Speicherplatz, um eine optimierte und funktionalere Software zu gewährleisten. Dank der hohen Leistung des Computers in Bezug auf Datenverarbeitung und Speicherkapazität erlebt der Nutzer ein völlig neues Funktionsspektrum. Firmware-Updates für Mobiltelefone sind über ein herkömmliches Datenkabel (Android-Daten) möglich.

Es ermöglicht hochpräzise Spannungs- und Strommessung unter Begleitung, hohe Kapazität, Leistung und Lastwiderstand!

2: Stromerkennung: niedriger Widerstand, hohe Präzision

Üblicherweise wird zur Erfassung kleiner Ströme der Messwiderstand erhöht, wodurch der Spannungsabfall am größeren Widerstand steigt. Der größte Nachteil dieser Methode ist jedoch der stark erhöhte Leitungsverlust. Für die Erfassung großer Ströme ist eine hohe Genauigkeit daher nicht mehr gegeben! Der DZ-2405A verwendet einen leistungsstarken importierten Analog-Digital-Wandler (ADC), um dieses Problem zu lösen!
Der DZ-2405A nutzt einen hochmodernen importierten 18-Bit-ADC (2^17) mit einer Genauigkeit von 1/10000 (13/131071). Durch die 8-fache Verstärkung (Verstärkerfehler 0,05 %) im 0,012-Ω-Erkennungswiderstand wird eine Stromgenauigkeit von 0,1 mA erreicht. Der Messbereich liegt zwischen 0 und 5 A.

3: Spannungsprüfung: hohe Impedanz und breiter Spannungsbereich

　　Fortschrittliche 32-Bit-ARM-CPU mit 72 MHz Taktfrequenz und 2-Bit-ADC-Wandler, bei dem die Hauptspannung (Vbus) mittels Zweikanal-Komplementärmessung erfasst wird. Dadurch wird eine Genauigkeit von 0,001 V erreicht, der Messbereich reicht bis zu 24 V und erfüllt somit die Anforderungen an hohe Genauigkeit und einen großen Spannungsbereich! D+ und D- erreichen eine Genauigkeit von 0,001 V!

4: Präzise Erkennung: Genaue Berechnung der Batteriekapazität und der Leistung

　　Das hochpräzise 5-stellige Strom- und Spannungsmessgerät, gekoppelt mit einer genauen Echtzeituhr, berechnet unter Einhaltung der Garantiebedingungen Ladezeit, Stromstärke, Spannung und Zeit und ermittelt so präzise die Kapazität und Leistung des Telefons oder der Powerbank. Das Gerät speichert die Spannungs- und Strominformationen für bis zu 16 Stunden.

5: Lastüberwachung: Genaue Berechnung der Lastimpedanz und der Ausgangsleistung

　　Durch die Echtzeit-Strom- und Spannungsmessung können wir bequem und genau den aktuellen Lastwiderstand und den Wert der Ausgangsleistung ermitteln.

6: Schnellladetester

　　Dank des integrierten Schnellladeprotokolls können Sie das Ladegerät mit QC2.0, QC3.0, 9V, 20V2V usw. aktivieren und die vom Schnellladegerät unterstützten Spannungen präzise bestimmen! Nicht nur Überwachung!

7: Duale Stromversorgung: Unterstützt Spannungstests unter 3,6 V

　　Das Gerät liefert eine Spannung über die Eingangsschnittstelle und kann über USB mit einem Computer oder einem Ladegerät verbunden werden. Bei herkömmlichen USB-Detektoren führt eine Spannung unterhalb der Betriebsspannung des Geräts zu Messfehlern und kann das Gerät sogar außer Betrieb setzen. Der DZ2405A hingegen verfügt über ein duales Netzteil und ermöglicht so die Messung von Spannungen zwischen 0 und 24 V.

8: Massenspeicher

　　Kann bis zu 16 Stunden aktuelle Daten speichern

9: Intelligenter Bildschirmschutz

　　Wird innerhalb einer Minute keine Taste gedrückt, erlischt die Bildschirmbeleuchtung automatisch. Wird eine Taste gedrückt oder ändert sich der Stromfluss um mehr als 100 mA, schaltet sich die Bildschirmlampe automatisch ein.

10: Zweisprachig (Chinesisch und Englisch)

　　Die Bedienoberfläche des Instruments bietet zwei Sprachoptionen: vereinfachtes Chinesisch und Englisch.

Menü 1: Spannung, Stromstärke, Kapazität

　　Durch kurzes Drücken einer Menütaste wird die aktuelle Menüfunktion angezeigt. Im Menü werden Spannung, Stromstärke, Kapazität und Zeit angezeigt. Um die Kapazität des Telefonakkus zu ermitteln, muss der Akku vollständig entladen werden. Halten Sie die Funktionstaste gedrückt, um alle Messwerte zu löschen und das Telefon anschließend aufzuladen. Sobald der Akku vollständig geladen ist, wird die Akkukapazität des Telefons ermittelt. Die Kapazität des Geräts wird in mAh (mAh) angegeben.

Menü 2: Spannung, Stromstärke, Leistung

　　Menü 1 und Menü 2 sind im Prinzip gleich, unterscheiden sich aber in der Rechenkapazität und der Leistung. Der Unterschied zwischen Kapazität und Leistung ist wie folgt:

　　Kapazität: Stromstärke, Zeit, Einheit mAh aufzeichnen
　　Leistung: Erfassen Sie das Verhältnis zwischen Stromstärke, Spannung, Zeit und der Einheit mWh.

Menü 3: USB 1.1, USB 2.0, Ladegerättest

　　Echtzeitüberwachung des Instruments, intelligente Erkennung verschiedener Ladezustände sowie des Spannungs- und Stromwerts, des D- und D+-Spannungswerts.

Menü 4: OC3.0, QC2.0-Test

　　Das Gerät verfügt über ein integriertes Hochpass-Schnellladeprotokoll. Um den Hochpass-Ladegerättest durchzuführen, halten Sie die Funktionstaste 2 Sekunden lang gedrückt, um den Spannungsmodus zu wechseln. Der Test aktiviert die Hochpassspannungen 9V/2V, 20V usw. Schließen Sie dazu kein Telefon an, sondern testen Sie mit einer Testlast. Die folgende Abbildung zeigt einen Test des Hochpass-Ladegeräts mit den drei Spannungsfunktionen 5V und 9V/2V. Die 20V-Ausgangsfunktion ist nicht verfügbar.

Menü 5: Aktuelle Kurve

　　Das Instrument zeichnet bis zu 16 Stunden des Stromwerts anhand der Stromkurve auf, um den Zusammenhang zwischen Stromstärke und Zeit zu verdeutlichen, sodass wir auf einen Blick Klarheit gewinnen können.
Tipp: Halten Sie die Funktionstaste 3 Sekunden lang gedrückt, um die aktuelle Kurve zu entfernen!

Menü 6: Lastimpedanz-, Lastleistungstest

Das Gerät berechnet präzise die aktuelle Lastimpedanz und deren Stromverbrauch. Leistungswert.

Menü 7: Spracheinstellungen

　　Das Gerät unterstützt vereinfachtes Chinesisch und Englisch. Durch langes Drücken der Funktionstasten kann die gewünschte Sprache eingestellt werden.

1: Hauptsteuerplattform:

　　Echtzeitüberwachung von Spannung, Stromstärke, D+, D-, Leistung, Impedanz und weiteren Informationen sowie Echtzeit-Anzeige der Wellenform ermöglichen die einfache Analyse des Betriebszustands von Mobiltelefonen und anderen Geräten anhand der Wellenform. Die automatische Bereichsanpassung ermittelt den Maximalwert der Wellenform, um den Messbereich zu berechnen und sowohl Mikrosignale zu überwachen als auch eine Bereichsüberschreitung zu vermeiden. Sie können zwischen 18-Bit-, 6-Bit- und 4-Bit-Konvertierungsmodus wählen und die Erfassungszeit anpassen.

2: Spannungs- und Stromverlaufsdiagramm

3: Einführung in die D+ und D-Wellen
