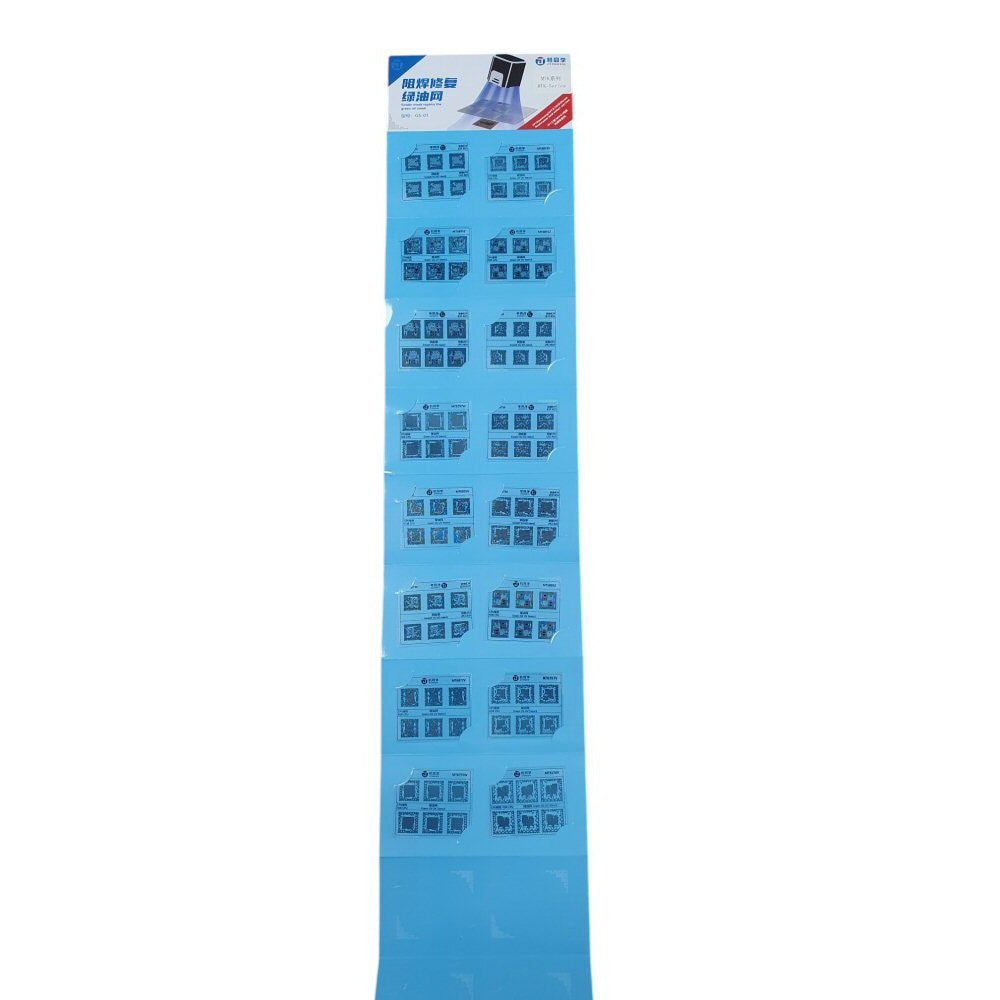

Grüne Öl-UV-Schablone für MTK-CPU-IC- und PCB-Reparatur Jitongxue GS-01

Die GS-01 ist eine professionelle UV-Schablone, die speziell für Mikrolöten und IC-Chip-Reparaturen entwickelt wurde. Bei Kratzern oder Beschädigungen eines IC-Chips ermöglicht diese Schablone das punktgenaue Auftragen von UV-Grünöl/-Farbe zur PCB-Reparatur. Dabei werden die Lötkugeln und -pads abgeschirmt, um deren Leitfähigkeit zu erhalten.

So funktioniert es:
Tragen Sie einfach grünes UV-Öl auf die beschädigte Stelle des Chips auf und legen Sie anschließend die GS-01-Schablone darüber. Die Schablone verhindert, dass das Öl die Lötstellen erreicht. Nach dem Ausrichten härten Sie das Öl mit einer UV-Lampe aus. Das Ergebnis ist eine saubere, isolierte Reparatur, bei der alle leitfähigen Pads unberührt und voll funktionsfähig bleiben.

Merkmale:
Grüne UV-Ölbeschichtung: Verhindert Lötbrücken und schützt benachbarte Pads, wodurch die Sichtbarkeit und Präzision bei Reparaturen verbessert wird.

Robuster Kunststoff: Hält UV-Strahlung stand, ohne sich zu verziehen, ideal für die Verwendung mit Aushärtungslampen.

Lasergeschnittene Präzision: Ausschnitte im Mikronbereich passen perfekt zu Standard-IC-Layouts und ermöglichen präzise und wiederholbare Reparaturen.

Verbesserte Reparatureffizienz: Reduziert Reinigungs- und Fehlerraten und optimiert den Lötmaskenanwendungsprozess.

Kompakt: Einfach zu lagern und zu handhaben, perfekt für Techniker in Reparaturlabors oder mobilen Serviceumgebungen.

Spezifikationen:
Material: Kunststoff
Verfahren: Präzisions-Laserschnitt
Schablonendicke: ~0,10 mm (±0,01 mm)
Abmessungen: 10 cm x 7 cm
Anwendung: Manuelle Ausrichtung, UV-Maskenanwendung und Aushärtung

Diese Schablone ist ein unverzichtbares Werkzeug für die professionelle IC-Reparatur und bietet Genauigkeit, Schutz und Effizienz in einem kompakten Design.

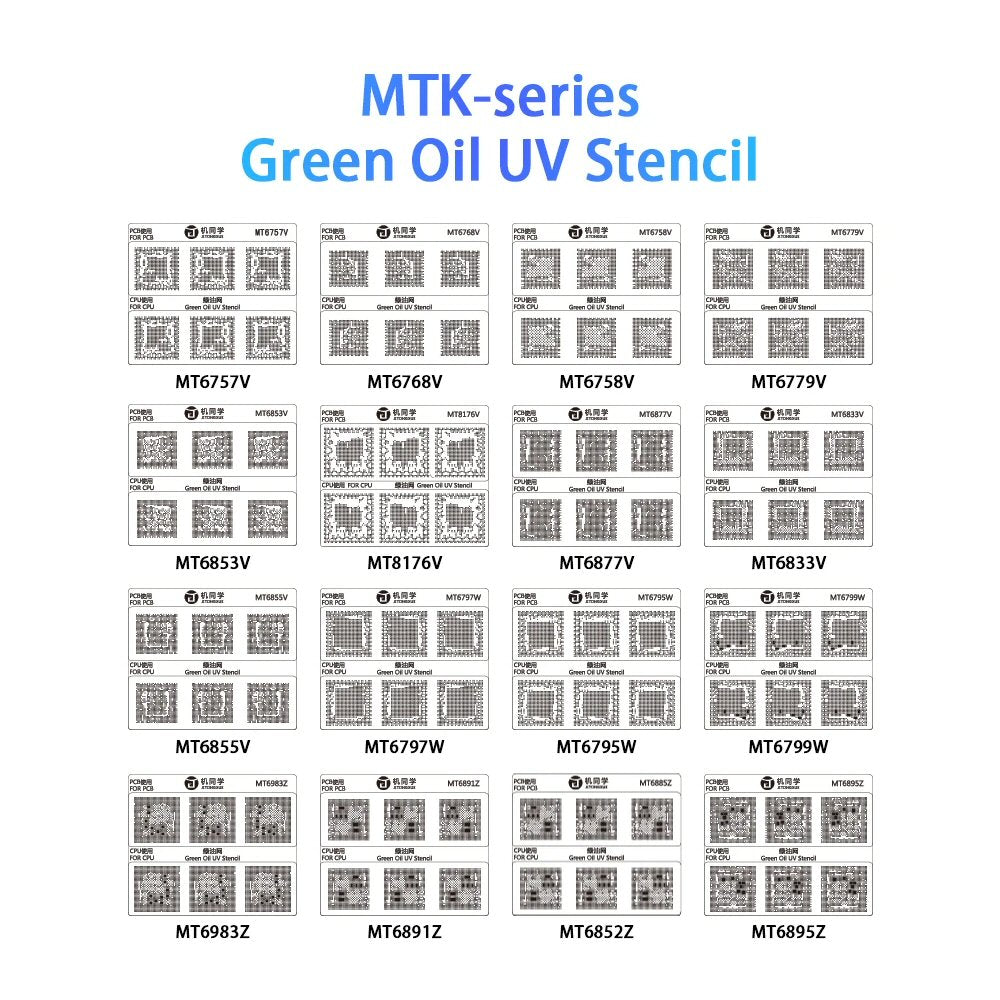

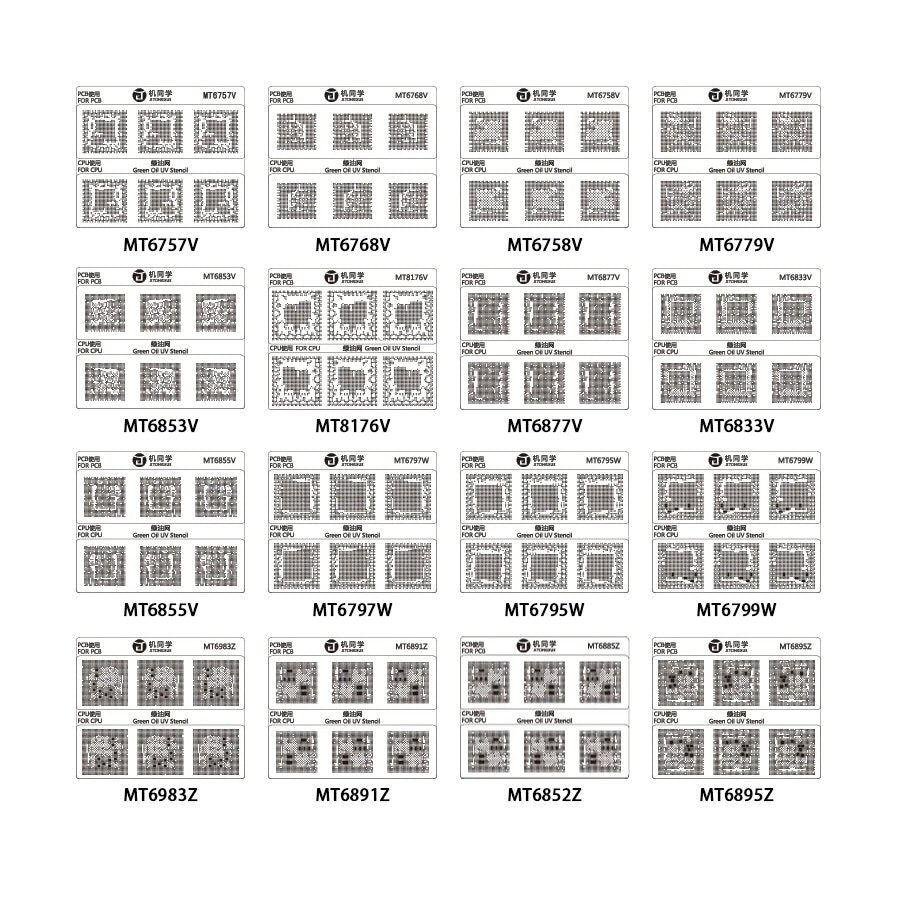

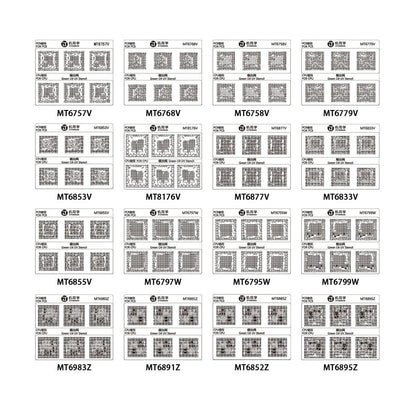

Kompatibel mit:
MT6757V
MT6768V
MT6758V
MT6779V
MT6853V
MT8176V
MT6877V
MT6833V
MT6855V
MT6797W
MT6795W
MT6799W
MT6983Z
MT6891Z
MT6852Z
MT6895Z

Packungsinhalt:
1 x Green Oil UV-Schablone für MTK CPU IC und PCB-Reparatur Jitongxue GS-01
