Grüne Öl-UV-Schablone für Sam IC- und PCB-Reparatur Jitongxue GS-01

Die GS-01 ist eine professionelle UV-Schablone, die speziell für Mikrolöten und IC-Chip-Reparaturen entwickelt wurde. Bei Kratzern oder Beschädigungen eines IC-Chips ermöglicht diese Schablone das punktgenaue Auftragen von UV-Grünöl/-Farbe zur PCB-Reparatur. Dabei werden die Lötkugeln und -pads abgeschirmt, um deren Leitfähigkeit zu erhalten.

So funktioniert es:
Tragen Sie einfach grünes UV-Öl auf die beschädigte Stelle des Chips auf und legen Sie anschließend die GS-01-Schablone darüber. Die Schablone verhindert, dass das Öl die Lötstellen erreicht. Nach dem Ausrichten härten Sie das Öl mit einer UV-Lampe aus. Das Ergebnis ist eine saubere, isolierte Reparatur, bei der alle leitfähigen Pads unberührt und voll funktionsfähig bleiben.

Merkmale:
Grüne UV-Ölbeschichtung: Verhindert Lötbrücken und schützt benachbarte Pads, wodurch die Sichtbarkeit und Präzision bei Reparaturen verbessert wird.

Robuster Kunststoff: Hält UV-Strahlung stand, ohne sich zu verziehen, ideal für die Verwendung mit Aushärtungslampen.

Lasergeschnittene Präzision: Ausschnitte im Mikronbereich passen perfekt zu Standard-IC-Layouts und ermöglichen präzise und wiederholbare Reparaturen.

Verbesserte Reparatureffizienz: Reduziert Reinigungs- und Fehlerraten und optimiert den Lötmaskenanwendungsprozess.

Kompakt: Einfach zu lagern und zu handhaben, perfekt für Techniker in Reparaturlabors oder mobilen Serviceumgebungen.

Spezifikationen:
Material: Kunststoff
Verfahren: Präzisions-Laserschnitt
Schablonendicke: ~0,10 mm (±0,01 mm)
Abmessungen: 10 cm x 7 cm
Anwendung: Manuelle Ausrichtung, UV-Maskenanwendung und Aushärtung

Diese Schablone ist ein unverzichtbares Werkzeug für die professionelle IC-Reparatur und bietet Genauigkeit, Schutz und Effizienz in einem kompakten Design.

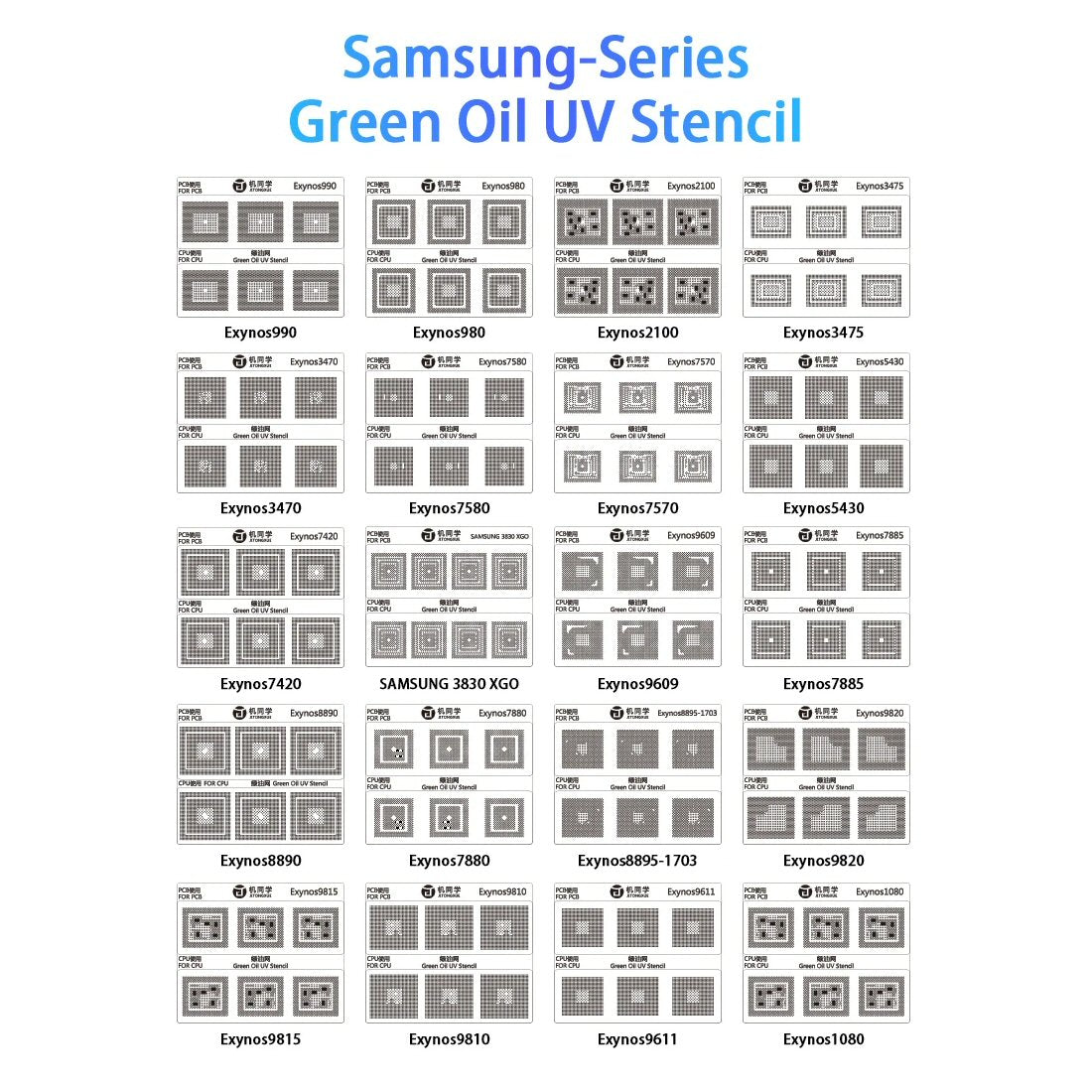

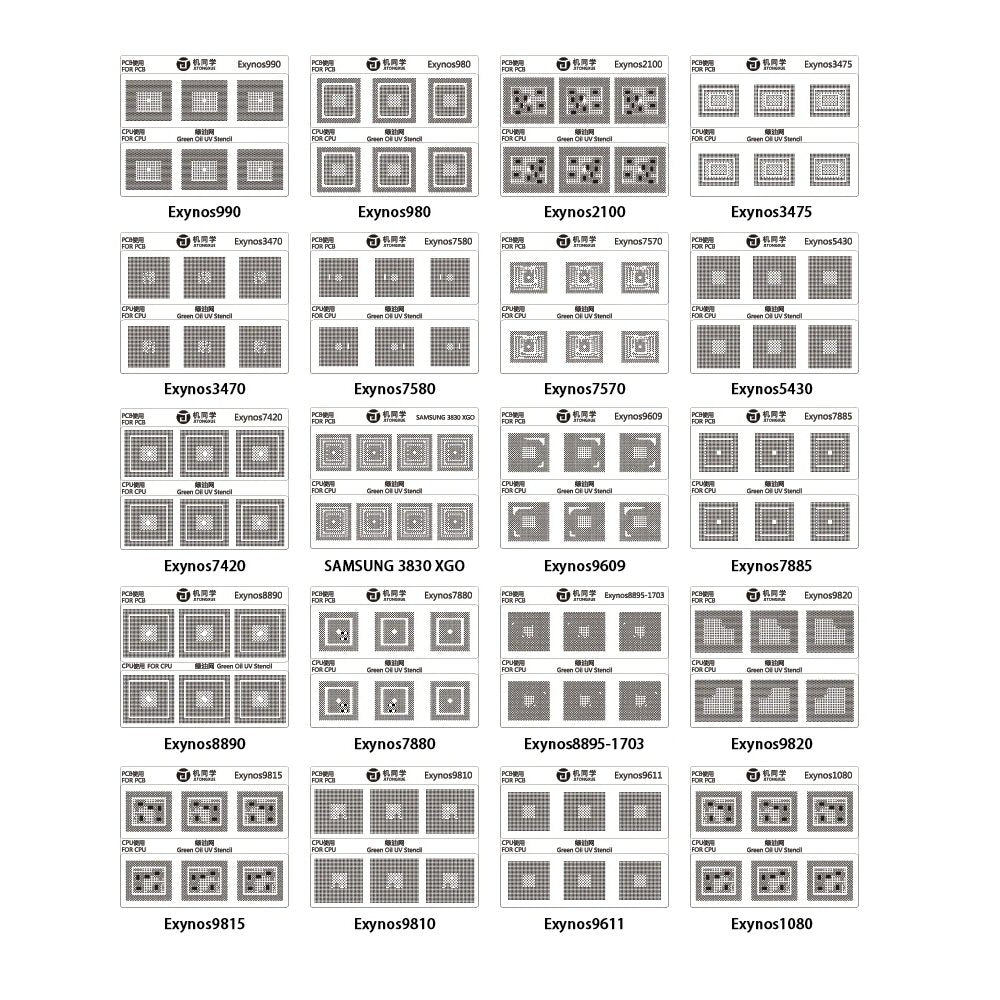

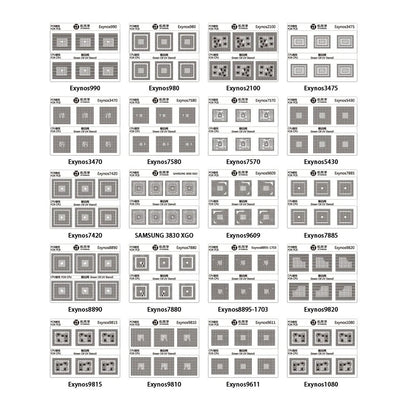

Kompatibel mit:
Exynos 990
Exynos 980
Exynos 2100
Exynos 3475
Exynos 3470
Exynos 7580
Exynos 7570
Exynos 5430
Exynos 7420
Exynos 3830 XGO
Exynos 9609
Exynos 7885
Exynos 8890
Exynos 7880
Exynos 8895-1703
Exynos 9820
Exynos 9815
Exynos 9810
Exynos 9611
Exynos 1080

Packungsinhalt:
1 x Grünes Öl UV-Schablone für Sam IC und PCB Reparatur Jitongxue GS-01
